碳纤维补强板施工工艺(一)镶嵌法
(一)所用材料:1.4mm厚碳纤维板及配套胶。
(二)所用机具:角磨机，开刀，台秤，搅拌器，合尺等。
(三)施工工艺流程:
1.定位放线; 2.混凝土基面打磨; 3.粘贴胶配制; 4.涂抹粘贴胶;5.粘贴碳纤维板; 6.加压固化; 7.表面防护处理; 8.交 工验收。
(四)操作工艺
定位放线:按照施工图纸及现场所加固结构放出定位线。在打磨放线时要比所粘贴碳板位
置每边多放出3mm打磨余量。
基面打磨:对于新混凝面层，用钢丝刷或角磨机轻轻磨去混凝土表层，然后用无油空压机
吹净其表面，再用棉丝沾丙酮擦试其表面。对于旧的混凝土构件，先剔除其表面的渣溃,再用
角磨机打磨，直到露出新的混凝土面层，有高低不平的要用找平胶进行找平，其表面高差不超
过1 mm,再用丙酮擦试干净。
配制粘贴胶:按照材料使用配比按2:1进行配制粘贴胶。并用变速搅拌机进行搅拌，使胶体
充分混合均匀，一次性配制不要过多，防止交替固化造成浪费。
涂抹粘贴胶:用开刀均匀地将粘贴胶涂抹在碳板和混凝土表面上，其厚度在2.5mm左右,
中间厚边缘薄，正常情况下用胶量为4kg/m2。不要过多地涂抹胶超过粘贴范围。
粘贴碳纤维板及加压:把涂好胶的碳纤维板按预定结构面粘贴在其表面，然后用钢管加丝
杠或其他支撑进行加压固定，使胶体从碳板的边缘挤出，说明已粘贴适度,此时不要撞击的震
动支撑，使其固化，直至24h以后再拆除支撑。,
表面防护:待胶体固化后用小锤轻轻敲击碳纤维板表面，是否出现空鼓，如果以现应及时
补救，然后进行抹水泥砂浆或者喷涂防火涂料防护。再交工验收。

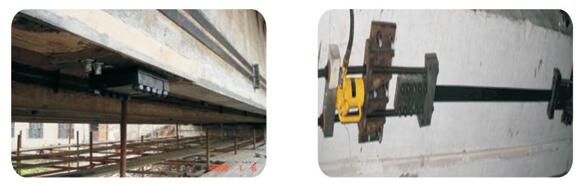

碳纤维补强板施工工艺(二)预应力张拉

■工 艺流程图
一、施工准备
五、安装碳纤维板
二、深体表面混凝土处理
六、张拉碳纤维板
三、种植固定螺栓
七、涂抹碳纤维板及锚具保护层
四、安装张拉端、固定端钢构件
